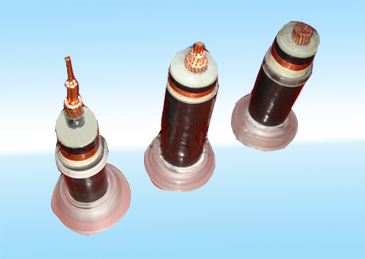

交联聚乙烯绝缘电力电缆是采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为三维网状结构,由热塑性的聚乙烯变成热固性的交联聚乙烯，从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。
交联聚乙烯绝缘电力电缆导体的允许长期最高温为90℃，较纸绝缘电缆、聚氯乙烯绝缘电缆和聚乙烯绝缘电缆高，且具有重量轻、结构简单、使用方便、耐化学腐蚀和敷设不受落差限制等优点。
产品标准
      本产品按GB12706《额定电压35V及以下铜芯、滤芯塑料绝缘电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
适用范围
      本产品适用于工频额定电压3.6/6kV～26/35kV输配电线路作配送电能之用。
使用特性
工频额定电压Uo/U为3.6/6kV～26/35kV。
电缆导体的最高允许工作温度：90℃。
短路时（最长时间不超过5s）电缆导体的最高温度不超过250℃。
电缆敷设时环境温度应不低于0℃。
电缆弯曲半径：单芯电缆不小于电缆外径20倍；三芯电缆不小于电缆外径15倍。
电缆额定电压的选择 Selection  Rated Voltage
电缆的额定电压应适合于电缆系统的运行状况，用Uo/U（Um）kV表示。
Uo－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“最高系统电压”的最大值。

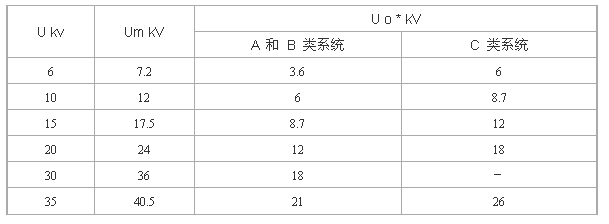

三相系统用电缆的Uo值推荐如下表：

A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离；
B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h，但在任何情况下，最长不超过8h每年接地故障总持续时间不超过125h；
C类系统──不属于A类、B类的系统。

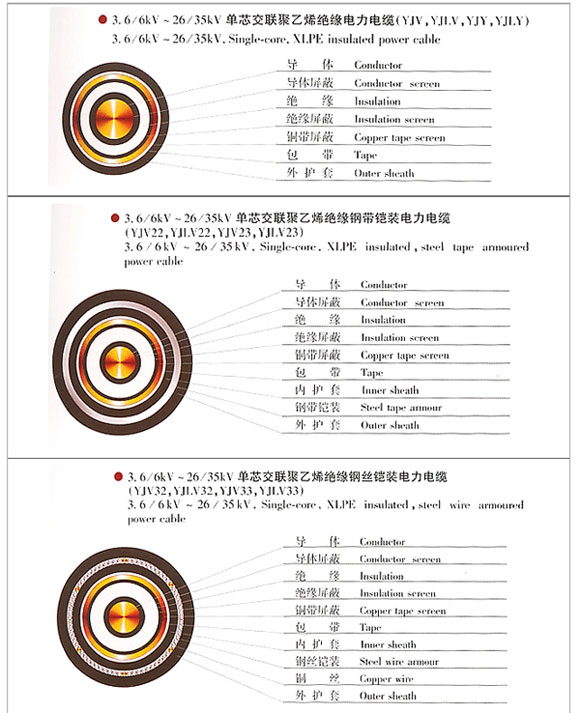

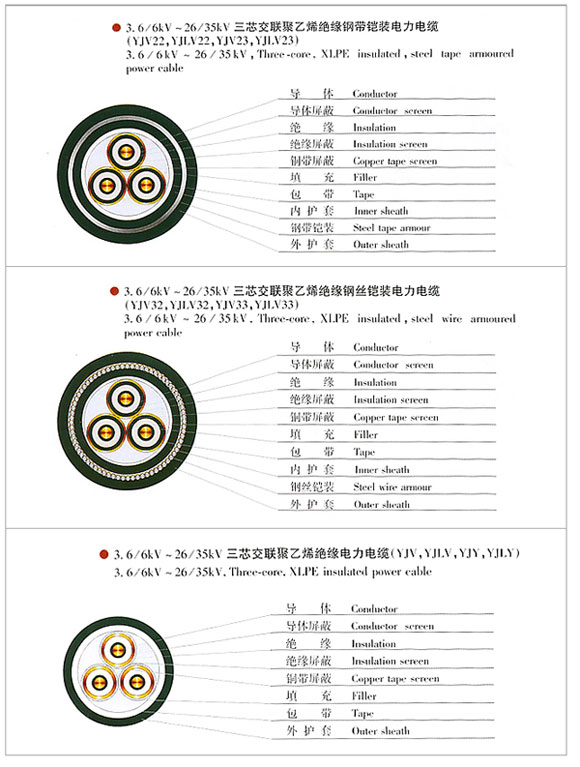

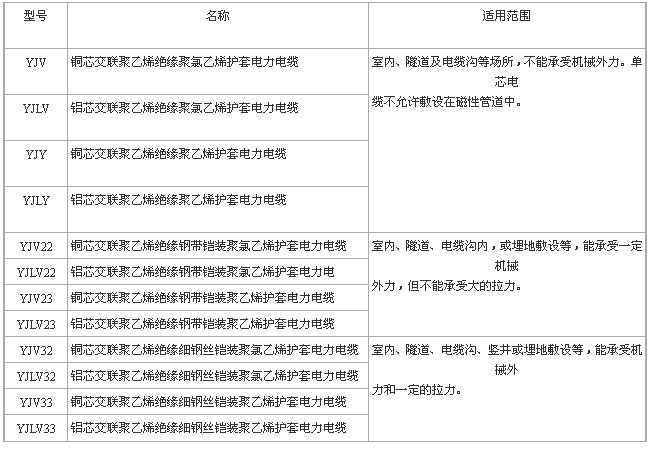

电缆的型号

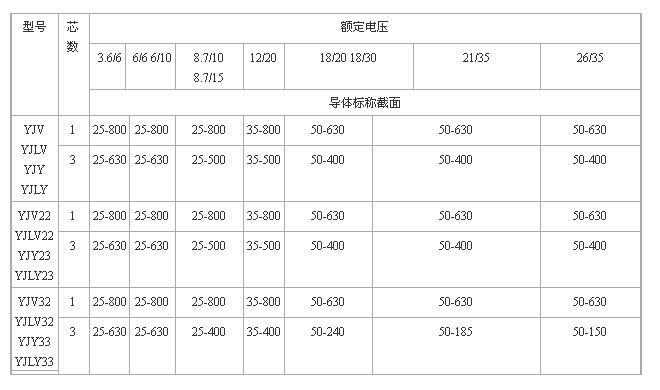

生产范围

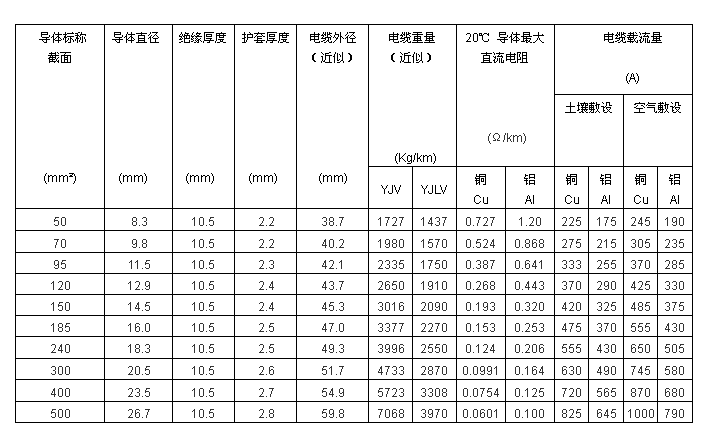

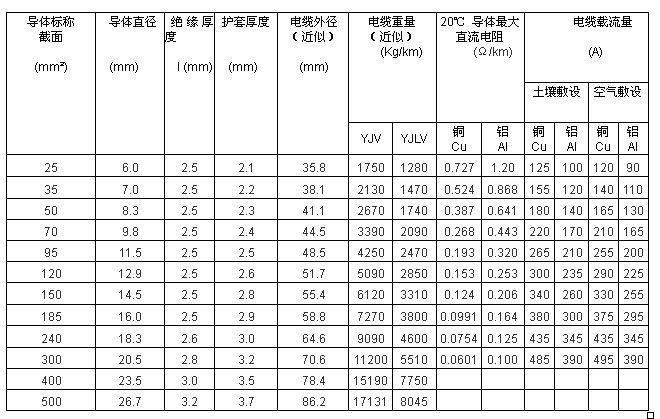

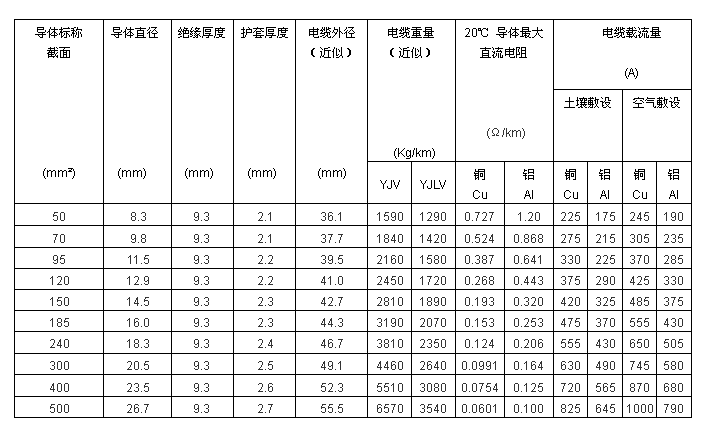

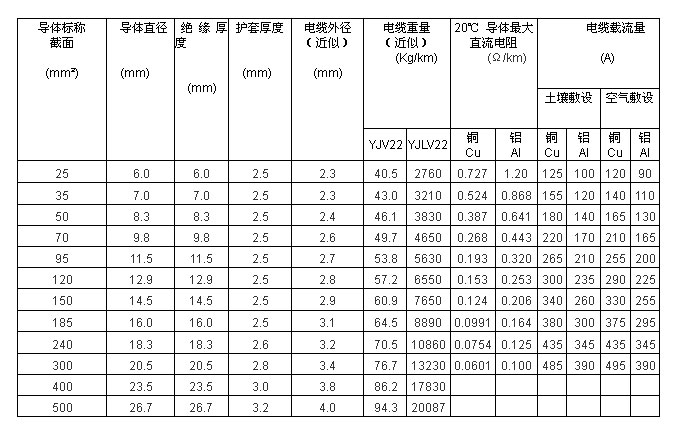

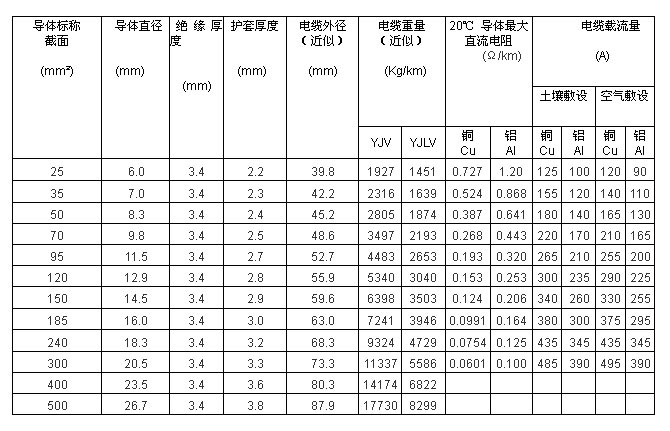

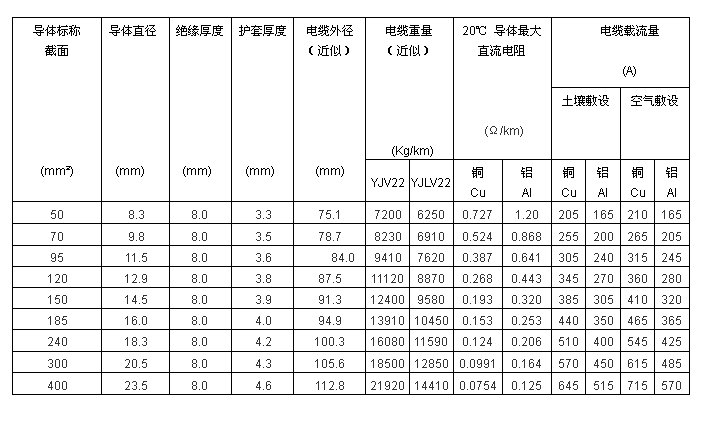

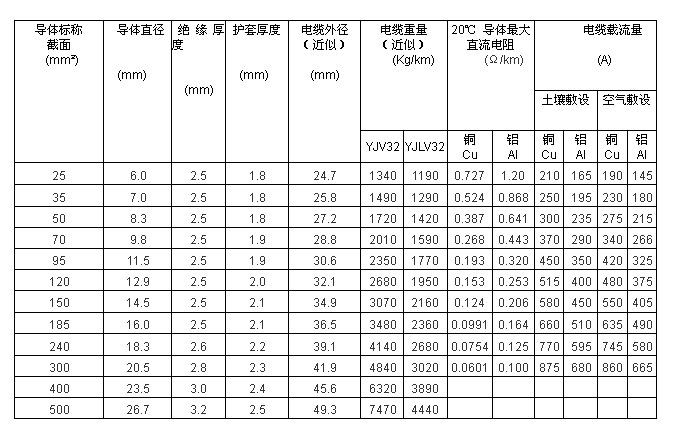

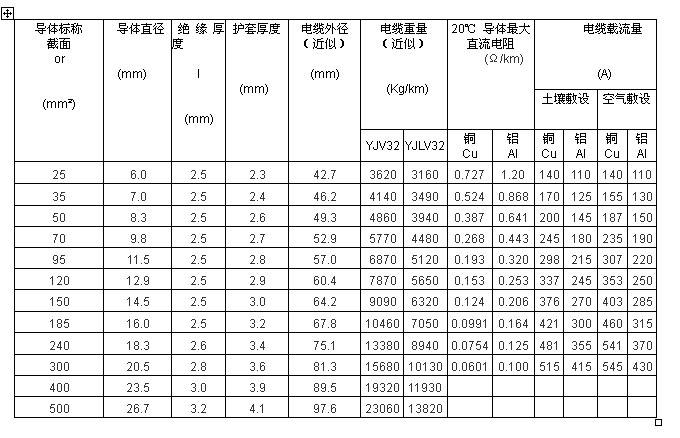

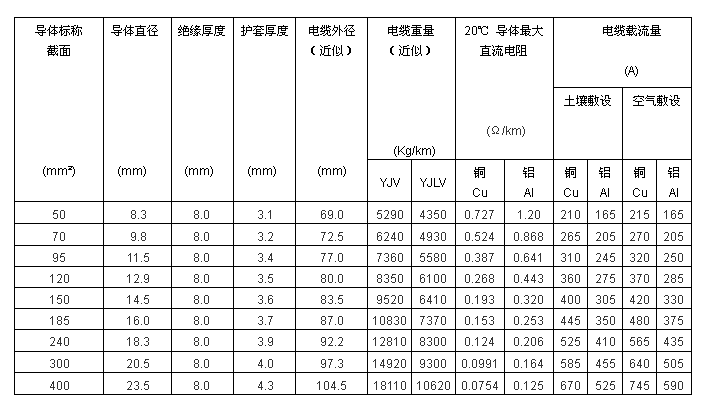

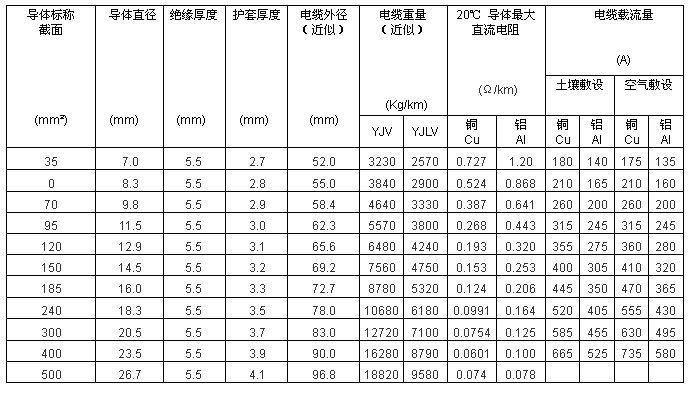

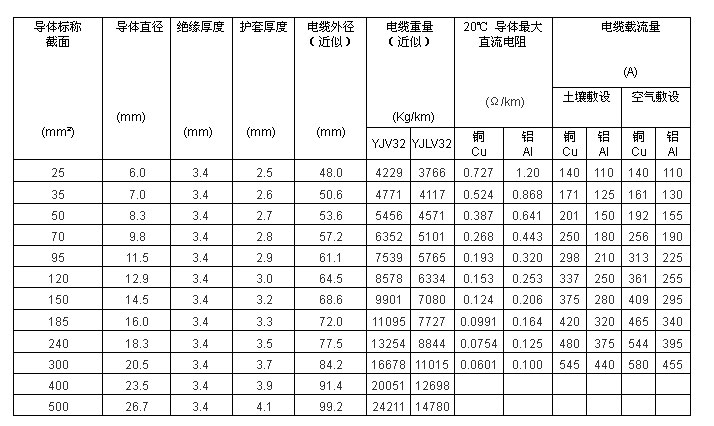

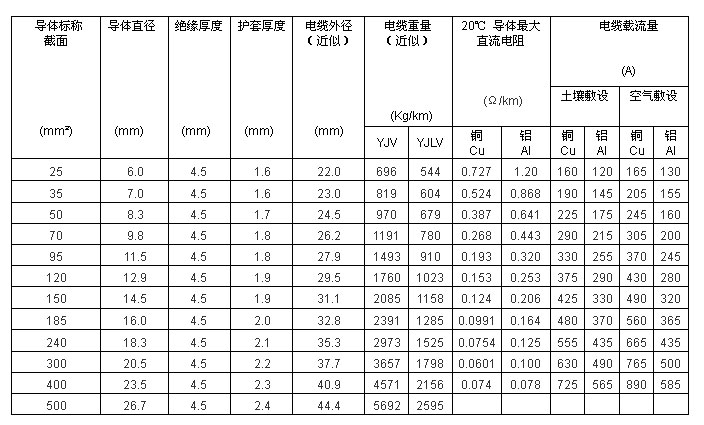

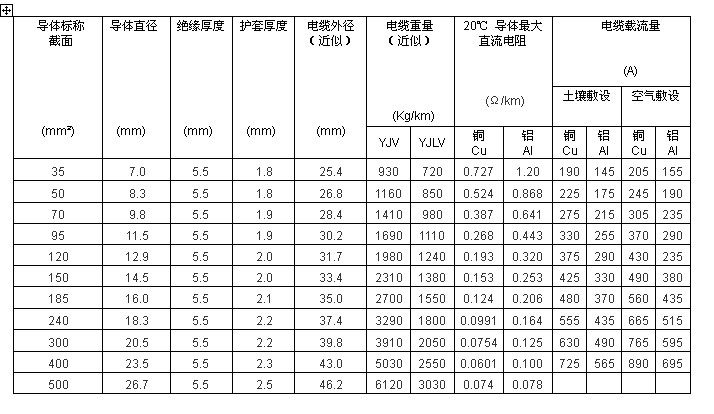

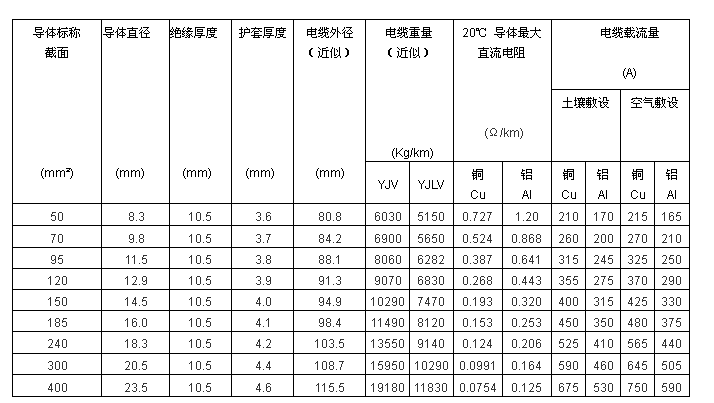

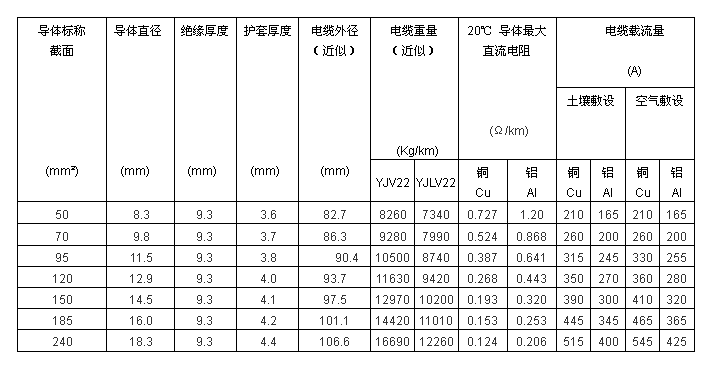

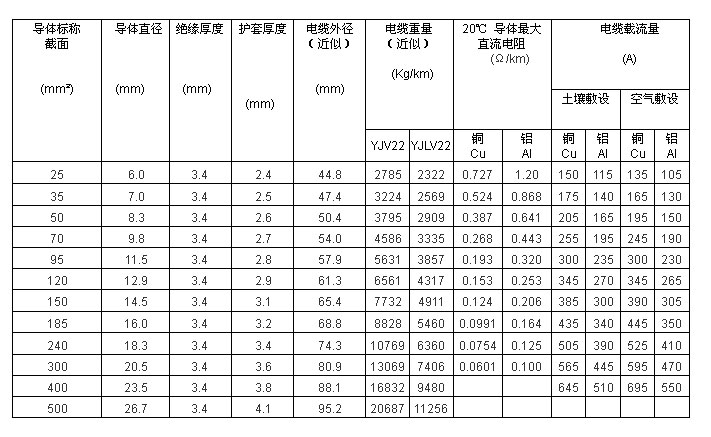

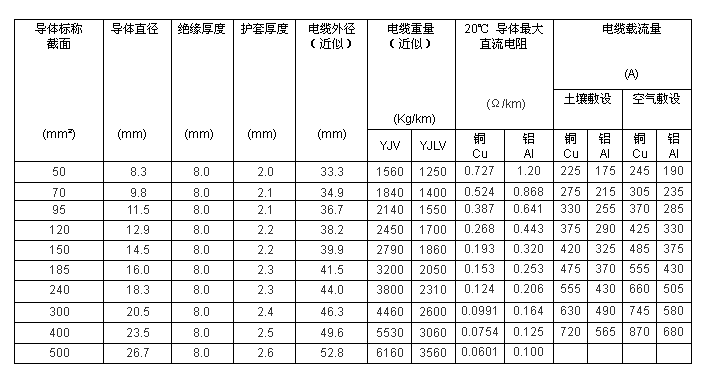

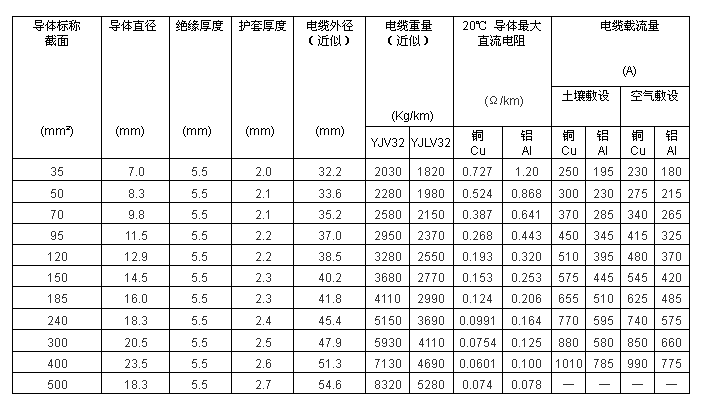

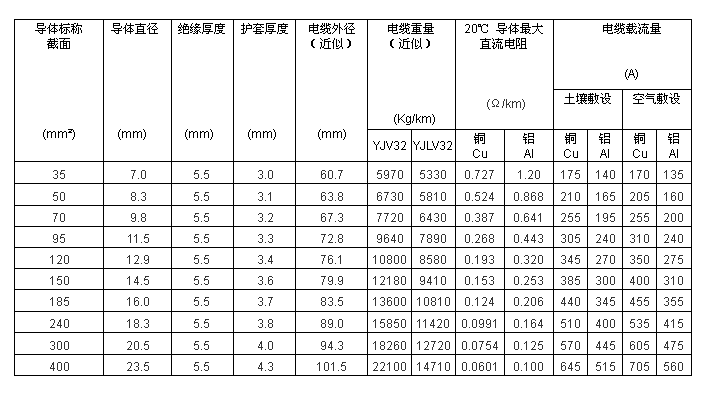

电缆结构尺寸

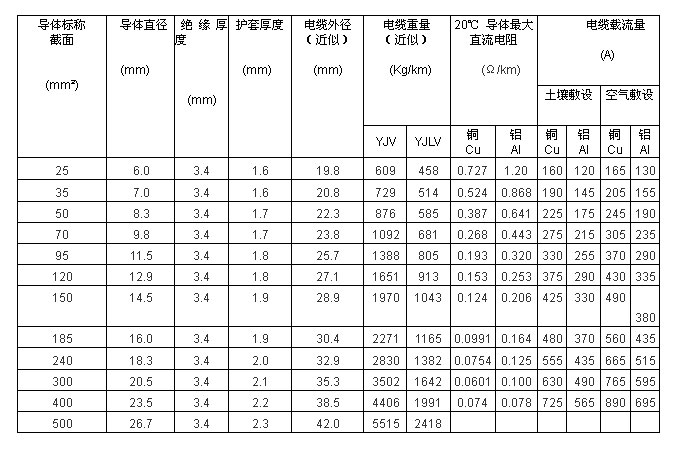

3.6/6kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

3.6/6kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

3.6/6kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

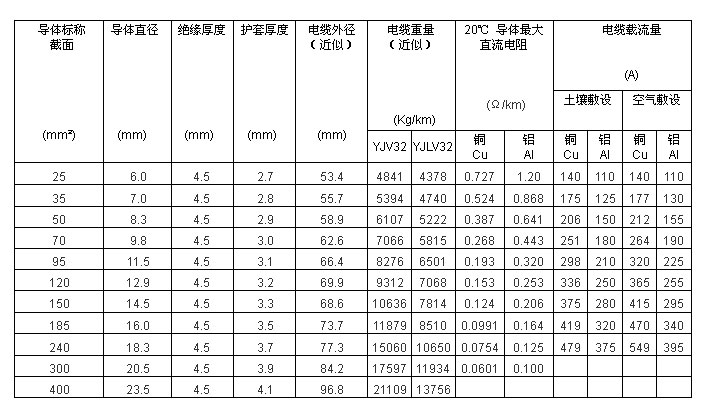

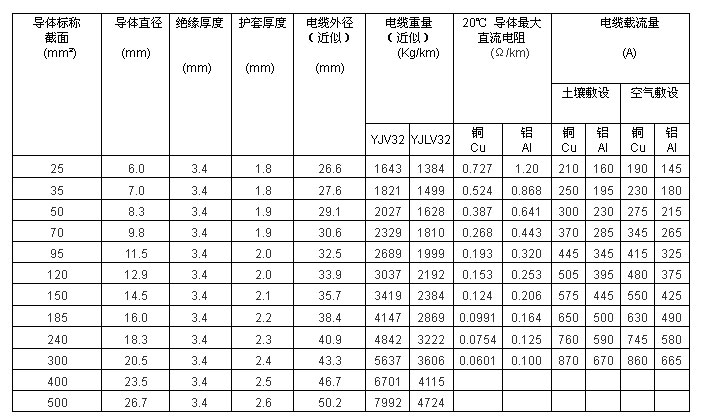

3.6/6kV单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

3.6/6kV三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

6/6kV, 6/10kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

6/6kV, 6/10kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

6/6kV, 6/10kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

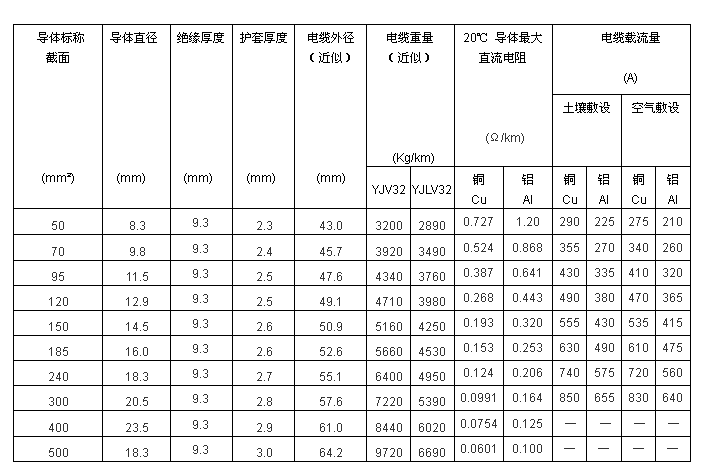

6/6kV, 6/10kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

6/6kV, 6/10kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

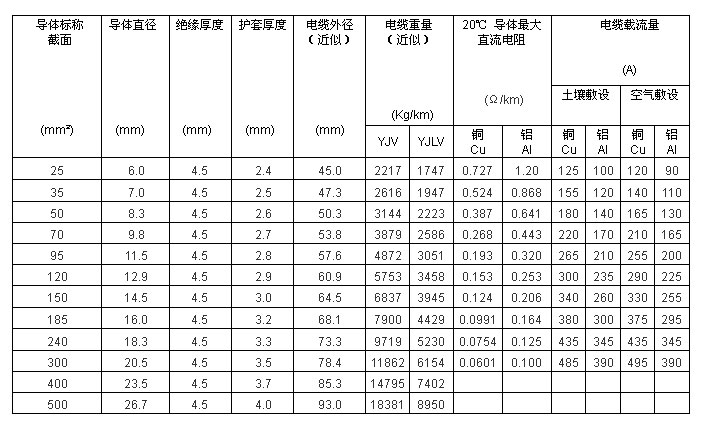

8.7/10kV, 8.7/15kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

8.7/10kV, 8.7/15kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

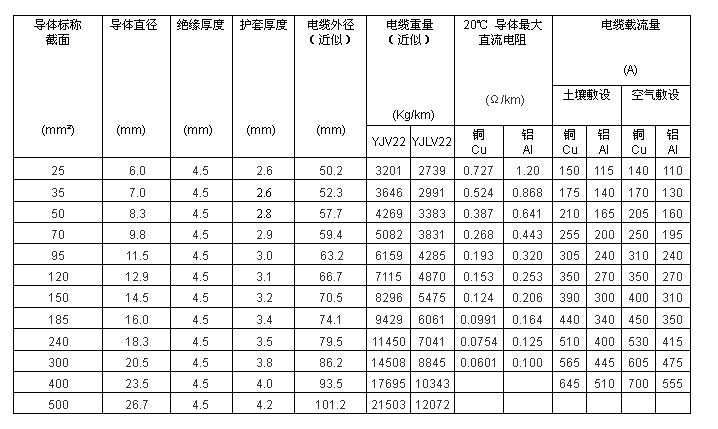

8.7/10kV, 8.7/15kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）


8.7/10kV, 8.7/15kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

12/20kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

12/20kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

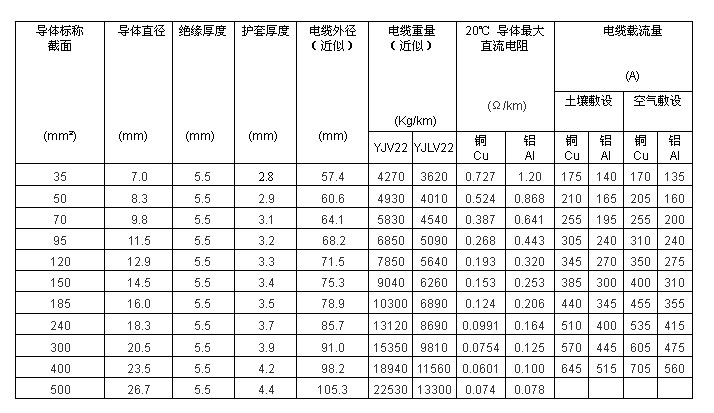

12/20kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

12/20kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

12/20kV  三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

18/20kV, 18/30kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

18/20kV, 18/30kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

18/20kV, 18/30kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

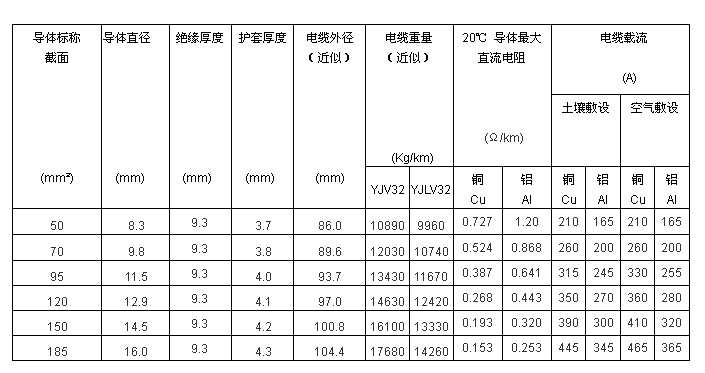

18/20kV, 18/30kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

21/35kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

21/35kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

21/35kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

21/35kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

21/35kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

26/35kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

26/35kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 （YJV，YJLV）

26/35kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

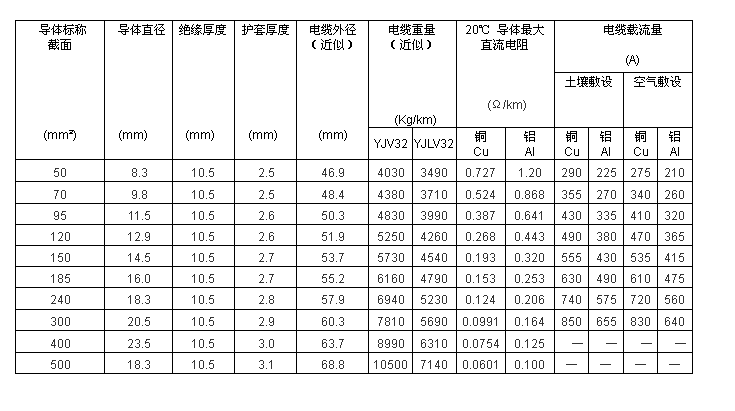

26/35kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

26/35kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

26/35kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32,YJLV32）

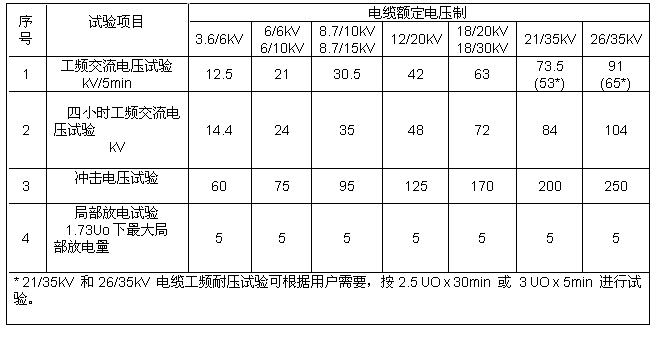

电压试验、局部放电试验

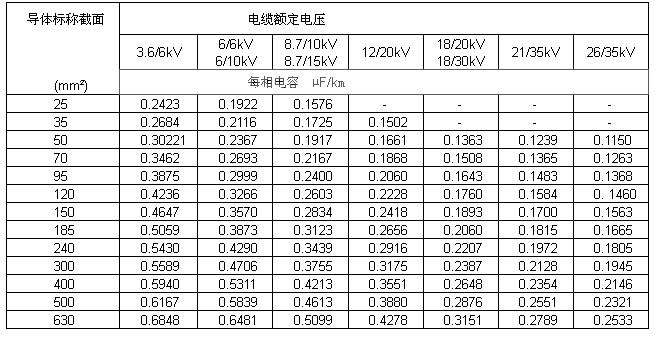

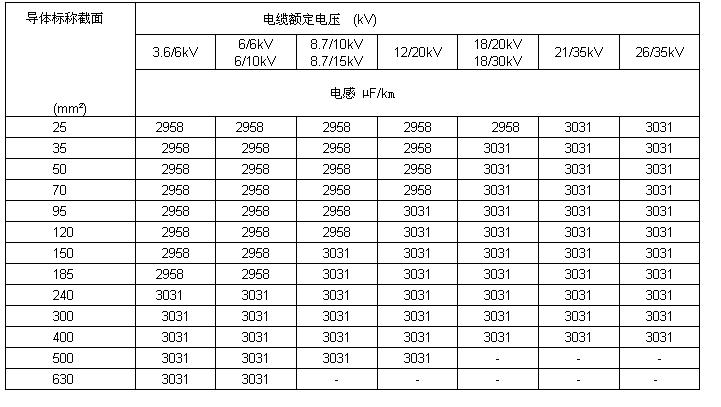

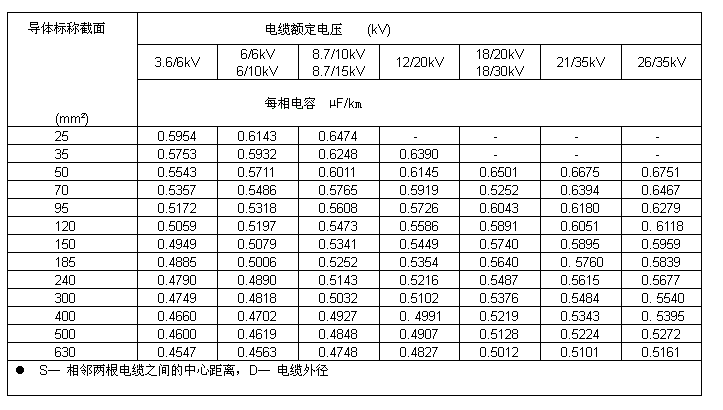

电缆的电容、电感（参考值）电容

单芯电缆电感(S=2D)

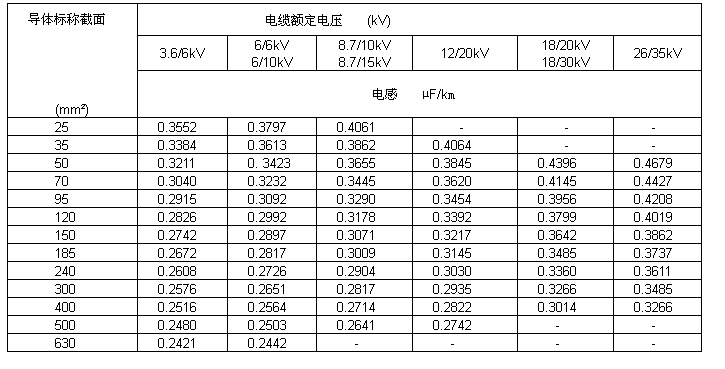

三芯电缆电感

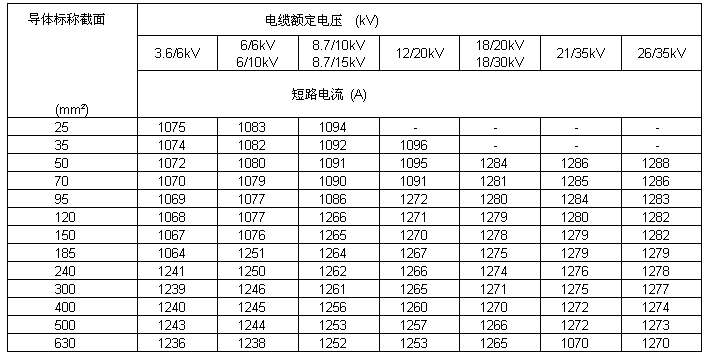

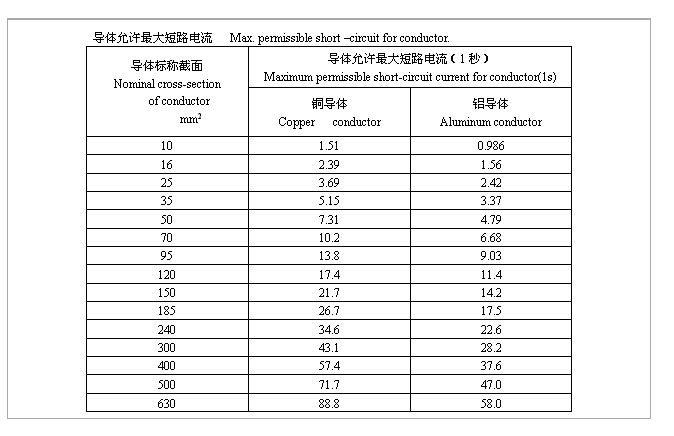

金属屏蔽层的允许最大短路电流
单芯电缆

三芯电缆

电缆敷设运行条件
电缆导体的长期最高工作温度: 90℃。
环境空气温度:40℃。
土壤温度：20℃。
土壤热阻系数：1.0V.m/W。
埋设深度：0.8m。
仅考虑一个回路
单芯电缆为水平敷设，间距为一个电缆外径。

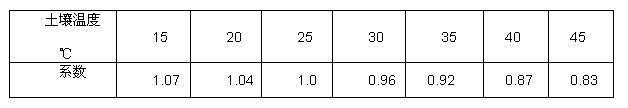

不同土壤温度下的载流量修正系数

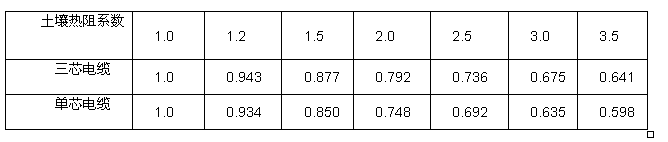

不同土壤热阻系数的载流量修正系数

不同环境温度下的载流量修正系数

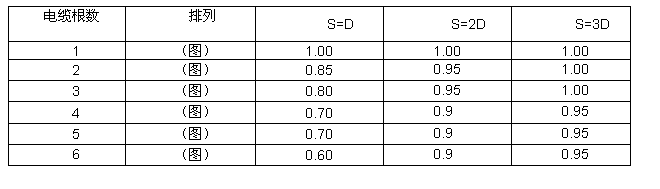

空气中多根电缆并列敷设时的载流量
